卫星通信地面站的建设是确保通信信号稳定传输的关键环节，而天线系统的性能与选址地点的地形条件密切相关。因此，地形测量作为地面站天线工程的前期基础工作，其精确性与全面性直接影响到天线架设、信号覆盖范围以及后续运营维护的效能。
一、地形测量的核心目标
在地面站天线工程中，地形测量的主要目标包括：
- 精准获取地形数据：详细测量站址及周边区域的高程、坡度、坡向、地表起伏等地理信息，为天线基座设计、土方工程计算提供依据。
- 评估电磁波传播环境：分析地形对微波信号的阻挡、反射和绕射影响，特别是对天线主波束和旁瓣的潜在干扰，确保信号视通路径清晰。
- 优化站点布局与天线指向：根据地形数据，确定最佳的天线安装位置和指向角度，以最大化信号接收强度，并规避地形引起的多径效应。
- 支持基础设施规划：为道路、管线、机房等附属设施的规划与建设提供准确的地形图。
二、关键技术方法与流程
现代地形测量技术已从传统的人工勘测发展为高精度的数字化测绘，主要方法包括：
1. 航空摄影测量与激光雷达（LiDAR）
- 通过无人机或飞机搭载传感器，快速获取大范围、高分辨率的地形三维点云数据和正射影像，尤其适用于复杂山地或难以进入的区域，能高效生成数字高程模型（DEM）和数字表面模型（DSM）。
2. 全球导航卫星系统（GNSS）测量
- 利用北斗、GPS等系统进行实时动态（RTK）或静态测量，提供厘米级精度的控制点坐标和高程，是建立测量基准和校验其他数据精度的核心手段。

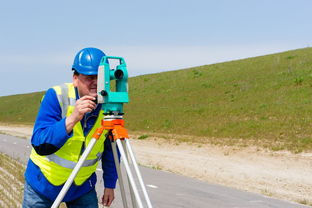

3. 全站仪与三维激光扫描
- 在局部关键区域，使用全站仪进行高精度角度和距离测量，或采用地面三维激光扫描仪获取精细的地表及建筑物模型，用于天线基座定位和遮挡物分析。
4. 合成孔径雷达干涉测量（InSAR）
- 对于地质稳定性要求高的站址，可利用InSAR技术监测地表形变，评估地质灾害风险。
测量流程通常遵循：需求分析与规划→控制网建立→数据采集（空、天、地协同）→数据处理与建模（生成DEM/DSM、等高线图、断面图等）→分析应用与成果交付。
三、测量成果的应用与挑战
应用层面：
- 天线选址与布局：基于三维地形模型进行通视分析（Line-of-Sight Analysis），模拟信号传播路径，避开自然或人为障碍。
- 结构设计：为天线塔架、基础的设计提供荷载计算和抗风、抗震分析所需的地形参数。
- 环境影响评估：分析工程建设对原地形的改变，以及地形可能引发的积水、滑坡等问题。
面临的挑战：
- 复杂环境：山区、丛林等地形使得数据采集困难，需融合多种技术手段。
- 精度与成本平衡：高精度测量往往成本高昂，需根据工程等级和预算合理选择技术方案。
- 动态变化：对于长期运营的站址，需考虑地形缓慢变化（如沉降）对天线指向的长期影响，建立定期复测机制。
###
地形测量是卫星通信地面站天线工程不可或缺的先行步骤。随着测绘技术与信息技术的深度融合，尤其是倾斜摄影、机载LiDAR与GIS平台的集成应用，地形测量的效率与智能化水平不断提升。精准、详尽的地形数据不仅为工程建设提供了可靠的“数字底图”，更是保障卫星通信系统高性能、高可靠运行的重要基石。在未来的地面站规划与建设中，深化地形测量数据的分析与应用，将是优化系统设计、降低工程风险的关键所在。
